模场适配器您目今所在位置：首页 > 产品中心 > 无源产品 > 模场适配器 > 模场适配器MFA

产品名称 : 模场适配器MFA

产品型号：MCMFA-1064-F-10-H1-10/125DC-P2-10

事情波长:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : Hi1060 LMA-GDF-10/125-M

星空(中国)xingkong·官方网站-科技股份有限公司 模场适配器MFA
咨询热线
0755-23736280
模场适配器MFA
模式场适配器是专为光纤放大器和光纤激光器设计的，，，，，，，，它毗连两种具有差别模场直径（MFD）和数值孔径（NA）光纤时，，，，，，，，可以使得基模信号在熔接点出获得最大限度的通过率。。。。。我们可以提供差别波长/差别光纤/差别功率/差别封装形式的MFA,知足差别应用场景的需要。。。。。
我们划定，，，，，，，，沿着光的传输偏向，，，，，，，，小模场直径光纤向大模场直径光纤偏向为正向，，，，，，，，大模场直径光纤向小模场直径光纤偏向为反向。。。。。
产品特点
应用领域
插入消耗低
光纤激光器
高隔离度
光纤放大器
高稳固性和可靠性
科学研究

产品指标

1.0um性能参数指标@正向传输

输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1020-1080
Hi1060 or 6/125um,NA0.18/0.46
10/125um,NA0.08/0.46
≤0.3
30W
1020-1080
15/130um,NA0.08/0.46
≤0.3
30W
1020-1080
20/125um,NA0.08/0.46
≤0.3
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
30W
1020-1080
30/250um,NA0.062/0.46
≤0.5
30W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W
1020-1080
10/125um,NA0.08/0.46 or SC
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/00.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
50W
1020-1080
30/250um,NA0.062/0.46
≤0.5
100W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1530-1570
SMF-28e
SMF-GDF-1550
≤0.5
30W
1530-1570
SMF-GDF-1550
12/130um,NA0.20/0.46
≤0.5
30W
1530-1570
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
≤0.5
30W

2.0um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1950-2050
SM1950
10/130um,NA0.15/0.46
≤0.5
30W
1950-2050
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
≤0.5
50W
1950-2050
SM1950
25/250um,NA0.09/0.46
≤0.5
30W

1.0um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1020-1080
10/125um,NA0.08/0.46
Hi1060 or 6/125um,NA0.18/0.46
≤0.5
30W
1020-1080
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
30W
1020-1080
30/250um,NA0.062/0.46
≤0.7
30W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W
1020-1080
15/130um,NA0.08/0.46
10/125um,NA0.08/0.46 or SC
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
50W
1020-1080
30/250um,NA0.062/0.46
≤0.7
50W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W

1.5um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1530-1570
SMF-GDF-1550
SMF-28e
≤0.5
20W
1530-1570
12/130um,NA0.20/0.46
SMF-GDF-1550
≤0.5
20W
1530-1570
25/300um,NA0.09/0.46
12/130um,NA0.20/0.46
≤0.5
20W

2.0um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
插入消耗（dB）
最大遭受功率
1950-2050
10/130um,NA0.15/0.46
SM1950
≤0.5
20W
1950-2050
25/250um,NA0.09/0.46
10/130um,NA0.15/0.46
≤0.7
50W
1950-2050
25/250um,NA0.09/0.46
SM1950
≤0.7
50W



测温情形在25℃；； ；； ；；以上数据不含头，，，，，，，，我们也可以提供其它差别光纤匹配的MFA，，，，，，，，若有其它差别的需求请联系星空手机网页版。。。。。



封装尺寸

封装形式
P1
P2
P3
尺寸（mm）
50x5x5
65x12x7
80x12x8
详细什么封装尺寸凭证功率巨细来确定，，，，，，，，下单前需要跟我们来确认。。。。。

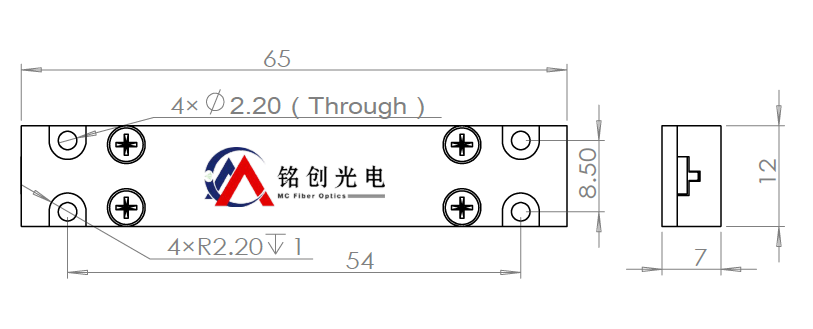

 P2

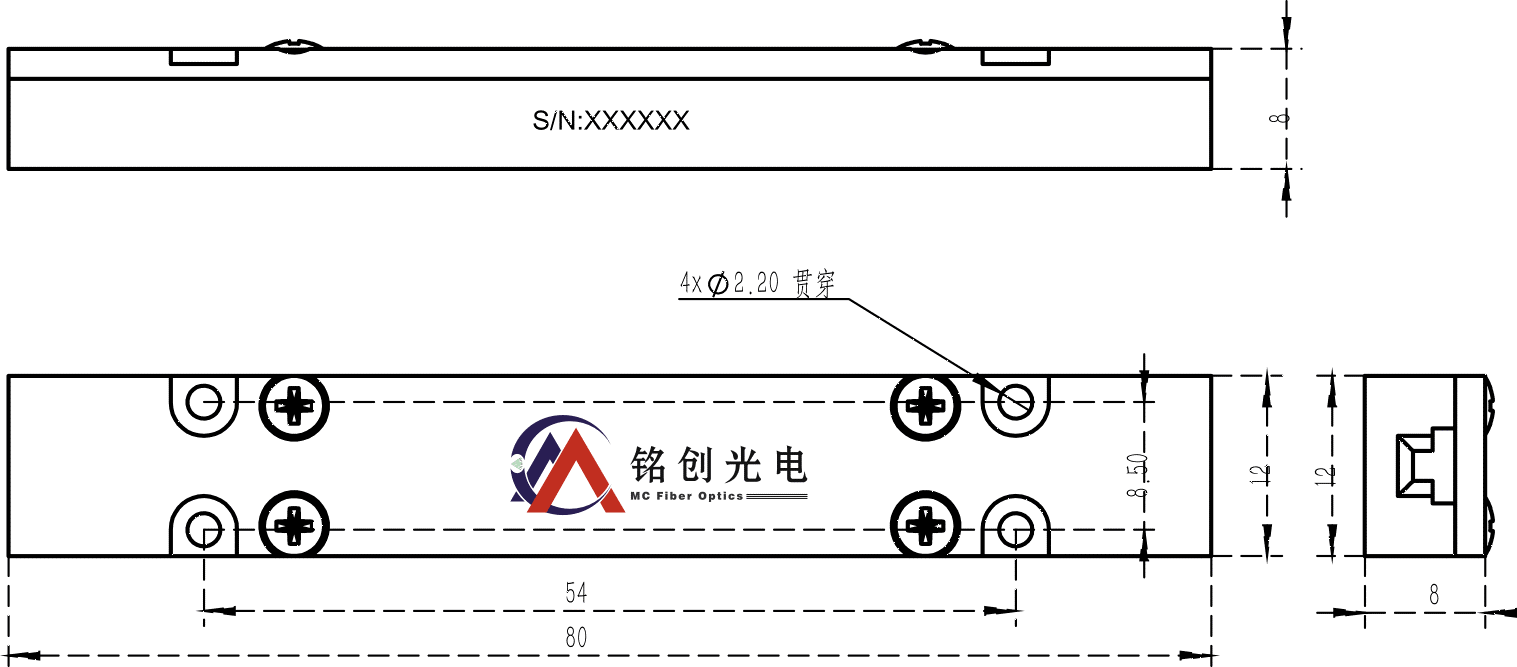

 P3




选型信息

MCMFA
①
②
③
④
⑤
⑥
⑦
事情波长
信号偏向
遭受功率
输入光纤
输出光纤
光纤长度
封装类型
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
10-10W
30-30W
S-其它
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125umNA0.08/0.46
20/125/08D-20/125umNA0.08/0.46
30/250/06D-30/250umNA0.062/0.46
S-详细光纤类型
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-详细光纤类型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3

选型参考 MCMFA-1064-F-10-H1-10/125/08D-10-2

非保偏模场适配器，，，，，，，，中心波长1064nm，，，，，，，，信号光正向传输，，，，，，，，遭受功率10W，，，，，，，，输入光纤Hi1060，，，，，，，，输出光纤10/125um,NA0.08/0.46，，，，，，，，光纤长度1米，，，，，，，，裸纤接纳65x12x7壳体封装。。。。。

如需要相识详细信息请与我们销售职员联系，，，，，，，，我们有保存指标修订而不预先通知的权力。。。。。
