模场适配器您目今所在位置：首页 > 产品中心 > 无源产品 > 模场适配器 > 包层功率剥离器&模场适配器

产品名称 : 包层功率剥离器&模场适配器

产品型号：MCCPS&MFA-976-1064-F-030-H1-10/125MDC-P3-10

事情波长:1064nm 1550nm 2000nm

功率 : 1W 5W 10W 20W

光纤类型 : Hi1060 LMA-DGF-10/125-M

星空(中国)xingkong·官方网站-科技股份有限公司 包层功率剥离器&模场适配器
咨询热线
0755-23736280
包层功率剥离器&模场适配器

在高功率光纤激光器和光纤放大器中，，，，，，，泵浦光与信号光在掺杂光纤中经由能量交流，，，，，，，泵浦削弱，，，，，，，信号增强，，，，，，，泵浦能量无法所有被吸收，，，，，，，总会有所残留，，，，，，，并在双包层光纤的外包层中传输（如793nm，，，，，，，808nm，，，，，，，915nm, 940nm, 976nm等），，，，，，，这部分能量往往是不需要的，，，，，，，并且可能对后续器件造成危险，，，，，，，用包层功率剥离器（CPS）可以有用“剥除”包层内的剩余泵浦甚至是内包层返回的反射信号光，，，，，，，而在纤芯中传输的信号光能够被很好的坚持，，，，，，，包括信号光功率和光束质量因子（M2）。 。。。。。。。

模场适配器(MFA)毗连两种具有差别模场直径（MFD）和数值孔径（NA）)光纤时，，，，，，，可以使得基模信号在熔接点出获得最大限度的通过率 ；；；；；我们可以把CPS&MFA这两个个功效器件集成到一起，，，，，，，镌汰熔接消耗和产品尺寸空间。 。。。。。。。
产品特点
应用领域
插入消耗低
光纤激光器
高隔离度
光纤放大器
高稳固性和可靠性
科学研究

产品指标

参数
单位
数值
信号波长
nm
1064/1080/1550/2000
泵浦波长规模
nm
780-1000nm
包层光剥除能力（最小值）
dB
18-20
输入输出光纤类型
/
详细见下表
最小插入消耗
dB
0.2
最大插入消耗
dB
0.7
剥离功率
W
10,20,50
光纤长度
m
1或其它
封装尺寸
mm
80X12X8 100X15X10
事情温度
℃
0～+50
贮存温度
℃
-20～+75
测温情形在25℃ ；；；；；光纤保偏非保偏可选

1.0um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1020-1080
Hi1060 or6/125um,NA0.18/0.46
10/125um,NA0.08/0.46
≤0.3
20dB
30W
1020-1080
15/130um,NA0.08/0.46
≤0.3
20dB
30W
1020-1080
20/125um,NA0.08/0.46
≤0.3
20dB
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
30/250um,NA0.062/0.46
≤0.5
20dB
30W
1020-1080
20/400um,NA0.065/0.46
≤0.5
18dB
100W
1020-1080
10/125um,NA0.08/0.46 or SC
15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
20dB
50W
1020-1080
30/250um,NA0.062/0.46
≤0.5
20dB
100W
1020-1080
20/400um,NA0.065/0.46
≤0.5
18dB
100W

1.5um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1530-1570
SMF-28e
SMF-GDF-1550
≤0.5
20dB
30W
1530-1570
SMF-GDF-1550
12/130um,NA0.20/0.46
≤0.5
20dB
30W
1530-1570
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
≤0.5
20dB
30W

2.0um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1950-2050
SM1950
10/130um,NA0.15/0.46
≤0.5
20dB
30W
1950-2050
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
≤0.5
20dB
30W

1.0um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1020-1080
10/125um,NA0.08/0.46
Hi1060 or 6/125um,NA0.15/0.46
≤0.5
20dB
30W
1020-1080
15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
20dB
30W
1020-1080
30/250um,NA0.062/0.46
≤0.7
20dB
30W
1020-1080
20/400um,NA0.065/0.46
≤0.7
18dB
50W
1020-1080
15/130um,NA0.08/0.46
10/125um,NA0.08/0.46 or SC
≤0.5
20dB
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
20dB
50W
1020-1080
30/250um,NA0.062/0.46
≤0.7
20dB
50W
1020-1080
20/400um,NA0.065/0.46
≤0.7
18dB
50W

1.5um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1530-1570
SMF-GDF-1550
SMF-28e
≤0.5
20dB
10W
1530-1570
12/130µm,NA0.20/0.46
SMF-GDF-1550
≤0.5
20dB
10W
1530-1570
25/300µm,NA0.09/0.46
12/130um,NA0.20/0.46
≤0.5
20dB
10W

2.0um性能参数指标@后向传输



事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1950-2050
10/130µm,NA0.15/0.46
SM1950
≤0.5
20dB
20W
1950-2050
25/250µm,NA0.09/0.46
10/130um,NA0.15/0.46
≤0.5
20dB
50W

封装尺寸

封装形式
P1
P2
P3
P4

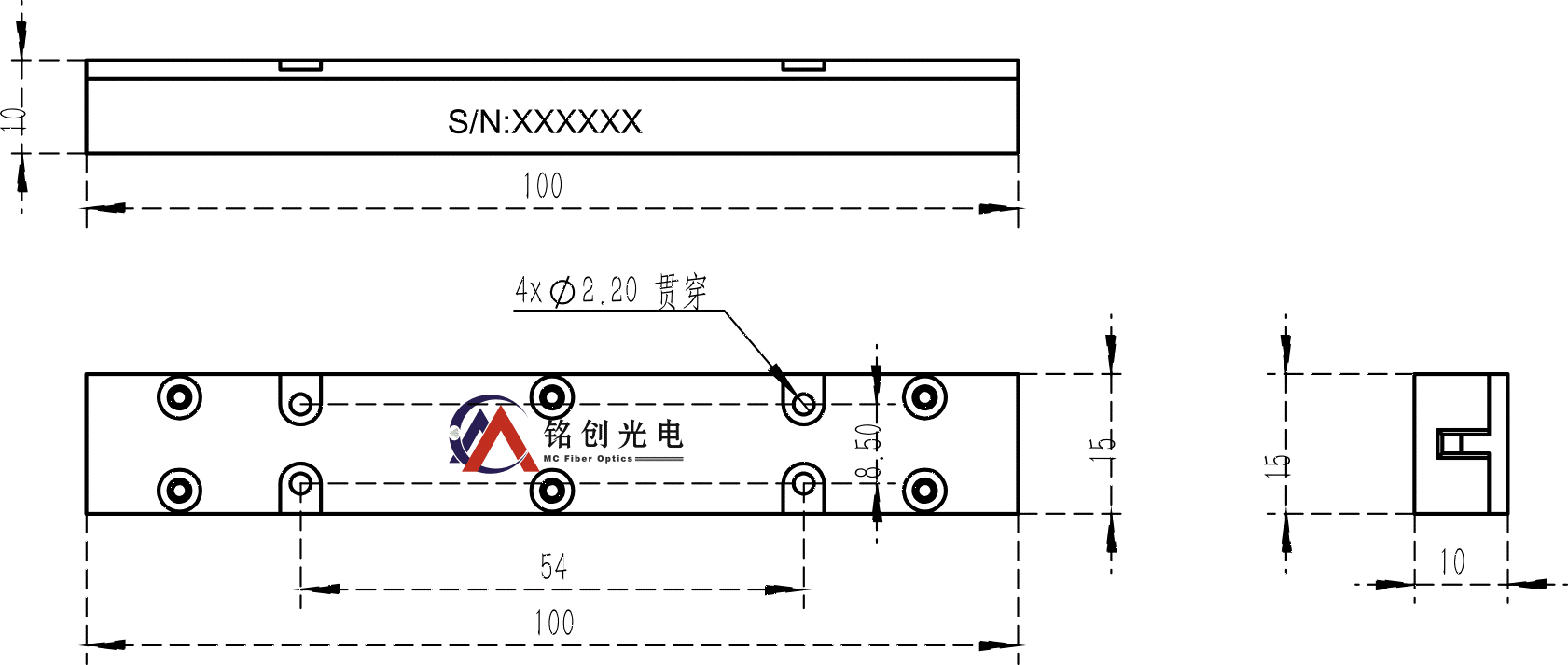

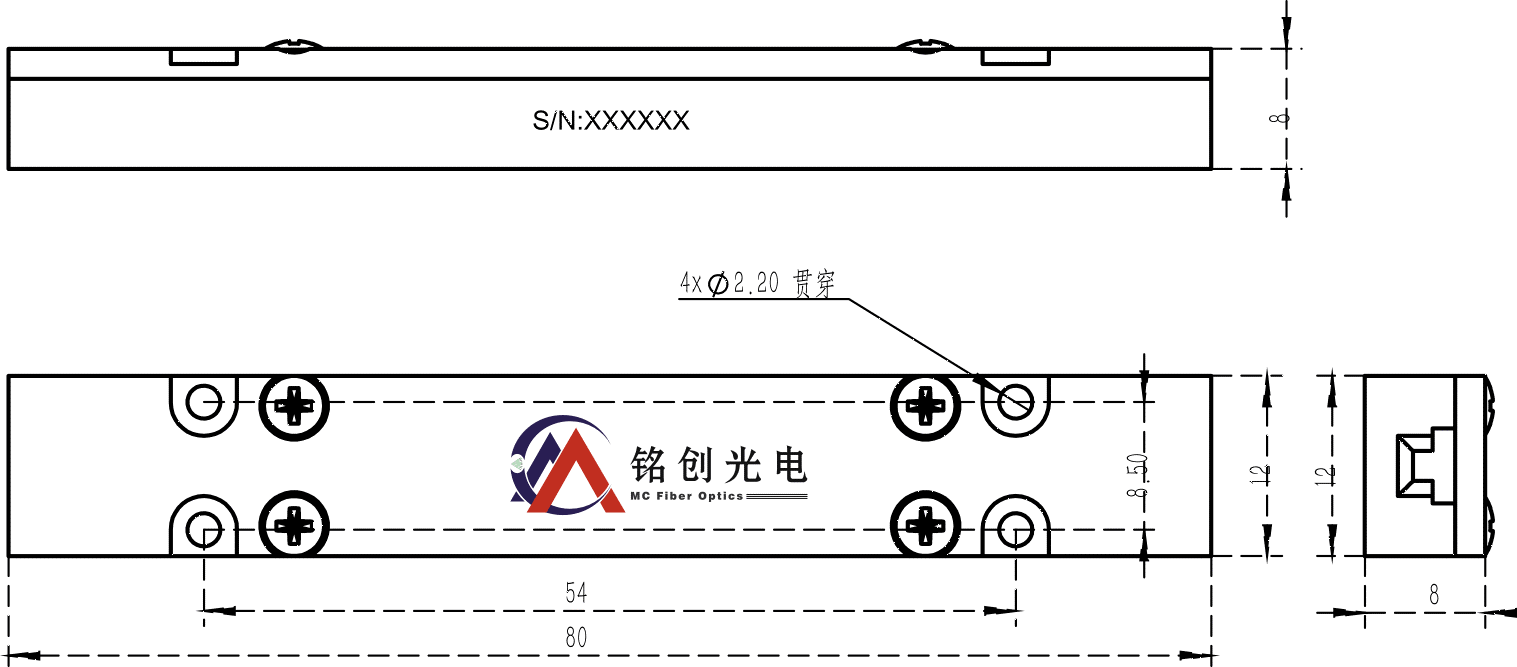

尺寸（mm）
50x5x5
65x12x7
80x12x8
100x15x10
详细什么封装尺寸凭证功率巨细来确定，，，，，，，下单前需要跟我们来确认，，，，，，，若是剥离功率凌驾100W建议选择水冷封装结构
P3



选型信息

MCCPS&MFA
①
②
③
④
⑤
⑥
⑦
⑧
泵浦波长
信号波长
信号偏向
剥离功率
输入光纤
输出光纤
光纤长度
封装类型
793-793nm
915-915nm
976-976nm
S-其它
1064-1064nm
1550-1550nm
2000-2000nm
S-其它

F-正向
B-后向
20-20W
30-30W
50-50W
100-100W
S-其它
H1-Hi060
S2-SMF-28e
S19-SM1950
10/125/08D-10/125umNA0.08/0.46
20/125/08D-20/125umNA0.08/0.46
30/250/06D-30/250umNA0.062/0.46
S-详细光纤类型
H1-Hi1060
S2-SMF-28e
S19-SM1950
10/125/08D-10/125umNA0.08/0.46
20/125/08D-20/125umNA0.08/0.46
30/250/06D-30/250umNA0.062/0.46
S-详细光纤类型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3

选型参考 MCCPS&MFA-976-1064-F-30-H1-10/125/08D-10-3

非保偏包层功率剥离器&模场适配器，，，，，，，泵浦波长976nm，，，，，，，信号波长1064nm，，，，，，，信号光正向传输，，，，，，，剥离功率30W，，，，，，，输入光纤Hi1060，，，，，，，输出光纤10/125um,NA0.08/0.46，，，，，，，光纤长度1米，，，，，，，裸纤，，，，，，，接纳80x12x8mm壳体封装。 。。。。。。。
