模场适配器您目今所在位置：首页 > 产品中心 > 无源产品 > 模场适配器 > 保偏包层功率剥离器&模场适配器

产品名称 : 保偏包层功率剥离器&模场适配器

产品型号：MCPMCPS&MFA-976-1064-F-030-P9-10/125PMDC-P3-10

事情波长:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : PM980 PLMA-GDF-10/125-M

星空(中国)xingkong·官方网站-科技股份有限公司 保偏包层功率剥离器&模场适配器
咨询热线
0755-23736280
保偏包层功率剥离器&模场适配器
在高功率光纤激光器和光纤放大器中， ，，，，，泵浦光与信号光在掺杂光纤中经由能量交流， ，，，，，泵浦削弱， ，，，，，信号增强， ，，，，，泵浦能量无法所有被吸收， ，，，，，总会有所残留， ，，，，，并在双包层光纤的外包层中传输（如793nm， ，，，，，808nm， ，，，，，915nm, 940nm, 976nm等）， ，，，，，这部分能量往往是不需要的， ，，，，，并且可能对后续器件造成危险， ，，，，，用包层功率剥离器（CPS）可以有用“剥除”包层内的剩余泵浦甚至是内包层返回的反射信号光， ，，，，，而在纤芯中传输的信号光能够被很好的坚持， ，，，，，包括信号光功率和光束质量因子（M2）。。。。。。
模场适配器(MFA)毗连两种具有差别模场直径（MFD）和数值孔径（NA）)光纤时， ，，，，，可以使得基模信号在熔接点出获得最大限度的通过率；；；；；；；；我们可以把CPS&MFA这两个个功效器件集成到一起， ，，，，，镌汰熔接消耗和产品尺寸空间。。。。。。
产品特点
应用领域
插入消耗低
光纤激光器
高隔离度
光纤放大器
高稳固性和可靠性
科学研究

产品指标

参数
单位
数值
信号波长
nm
1064/1080/1550/2000
泵浦波长规模
nm
780-1000nm
包层光剥除能力（最小值）
dB
18-20
输入输出光纤类型
/
详细见下表
最小插入消耗
dB
0.2
最大插入消耗
dB
0.7
最小消光比
dB
18（for PM光纤）
剥离功率
W
10,20,50
光纤长度
m
1或其它
封装尺寸
mm
80X12X8 100X15X10
事情温度
℃
0～+50
贮存温度
℃
-20～+75
测温情形在25℃；；；；；；；；光纤保偏非保偏可选

1.0um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1020-1080
SM980-PS-U250(PM980)
or PM980-XP
PM10/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/250um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM10/125um,NA0.08/0.46 or
PM1060L
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/250um,NA0.065/0.46
≤0.5
20dB
50W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
20dB
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
18dB
100W

1.5um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1530-1570
PM1550
PM-GDF-1550
≤0.5
20dB
30W
1530-1570
PM-GDF-1550
PM12/130um,NA0.20/0.46
≤0.5
20dB
30W
1530-1570
PM12/130um,NA0.20/0.46
PM25/300um,NA0.09/0.46
≤0.5
20dB
30W

2.0um性能参数指标@正向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1950-2050
PM1950
PM10/130um,NA0.15/0.46
≤0.5
20dB
30W
1950-2050
PM10/130um,NA0.15/0.46
PM25/250um,NA0.09/0.46
≤0.5
20dB
30W

1.0um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1020-1080
PM10/125um,NA0.08/0.46
SM980-PS-U250(PM980)
or PM980-XP
≤0.5
20dB
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM20/400uum,NA0.065/0.46
≤0.5
18dB
50W
1020-1080
PM15/130um,NA0.08/0.46
PM10/125um,NA0.08/0.46 or
PM1060L
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
20dB
50W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
20dB
50W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
18dB
50W

1.5um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1530-1570
PM-GDF-1550
PM1550
≤0.5
20dB
10W
1530-1570
PM12/130um,NA0.20/0.46
PM-GDF-1550
≤0.5
20dB
10W
1530-1570
PM25/300um,NA0.09/0.46
PM12/130um,NA0.20/0.46
≤0.5
20dB
10W

2.0um性能参数指标@后向传输

事情波长(nm)
输入光纤
输出光纤
信号光消耗(dB)
Min.剥离效率
Max.剥离功率
1950-2050
PM10/130um,NA0.15/0.46
PM1950
≤0.5
20dB
20W
1950-2050
PM25/250um,NA0.09/0.46
PM10/130um,NA0.15/0.46
≤0.5
20dB
50W
1950-2050
PM25/250um,NA0.09/0.46
PM1950
≤0.5
18dB
20W

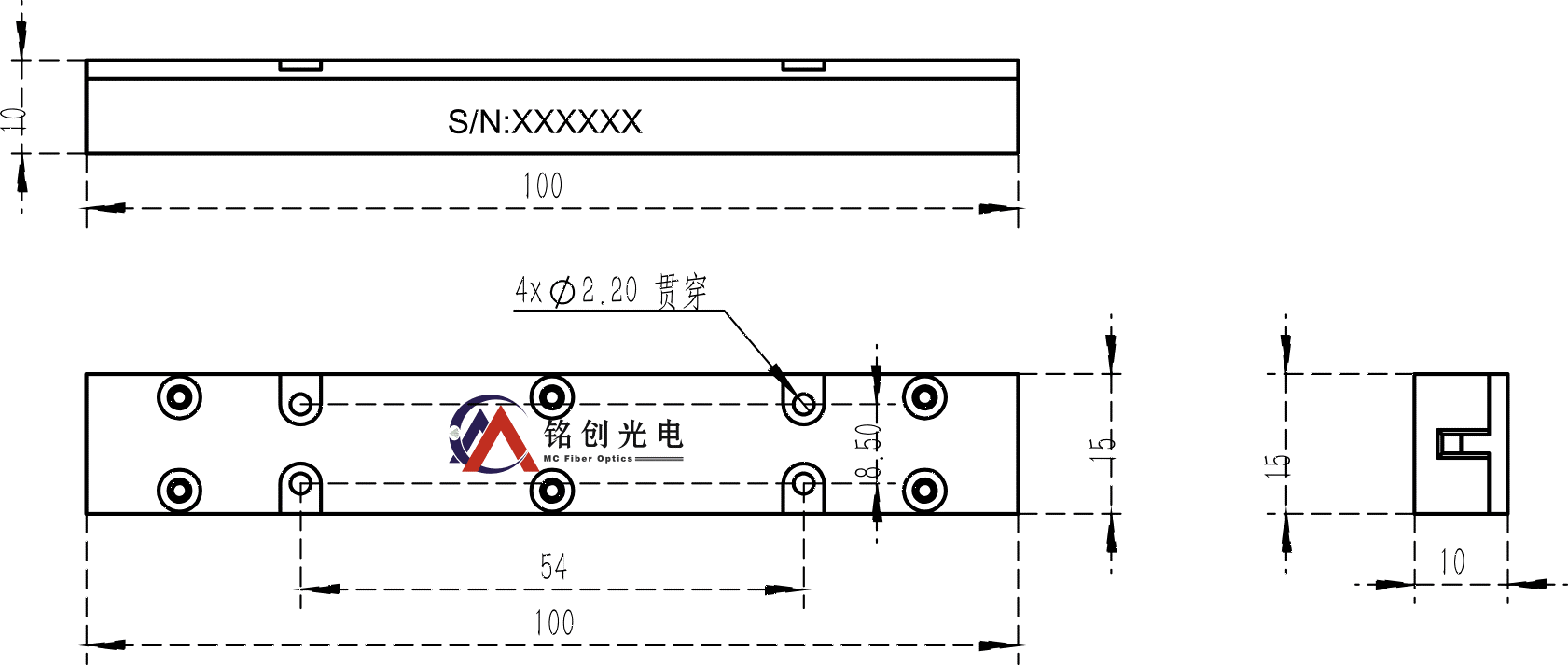

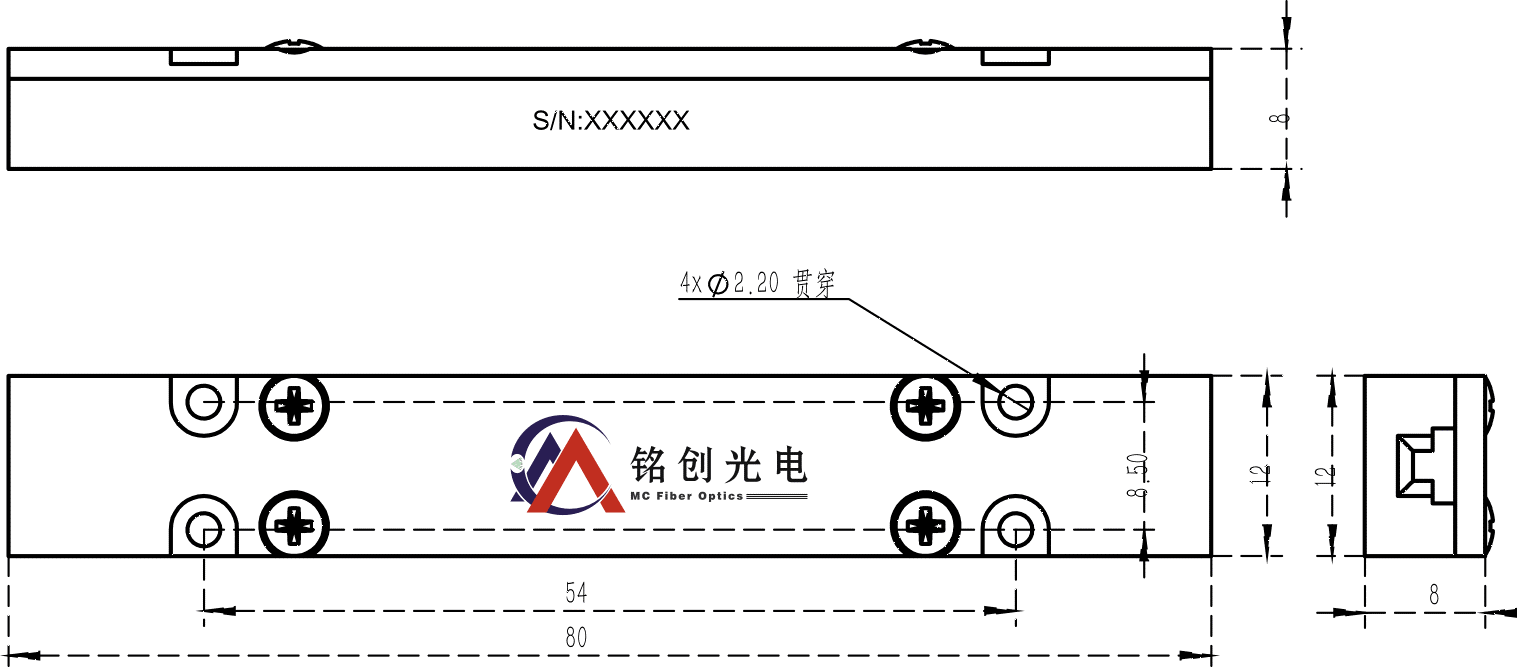

封装尺寸

封装形式
P1
P2
P3
P4
尺寸（mm）
50x5x5
65x12x7
80x12x8
100x15x10
详细什么封装尺寸凭证功率巨细来确定， ，，，，，下单前需要跟我们来确认， ，，，，，若是剥离功率凌驾100W建议选择水冷封装结构
P3

选型信息

MCPMPS&MFA
①
②
③
④
⑤
⑥
⑦
⑧
泵浦波长
信号波长
信号偏向
剥离功率
输入光纤
输出光纤
光纤长度
封装类型
793-793nm
915-915nm
976-976nm
S-其它
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
20-20W
30-30W
50-50W
100-100W
S-其它
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/15D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-详细光纤类型
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/15D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-详细光纤类型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3
4-P4

选型参考 MCPMCPS&MFA-976-1064-F-030-P9-P10/125/08D-10-3

保偏包层功率剥离器&模场适配器， ，，，，，泵浦波长976nm， ，，，，，信号波长1064nm， ，，，，，信号光正向传输， ，，，，，剥离功率30W， ，，，，，输入光纤PM980， ，，，，，输出光纤PM10/125um,NA0.08/0.46， ，，，，，光纤长度1米， ，，，，，裸纤， ，，，，，接纳80x12x8mm壳体封装。。。。。。

如需要相识详细信息请与我们销售职员联系， ，，，，，我们有保存指标修订而不预先通知的权力。。。。。。
