产品名称 : （2+1）x1泵浦&保偏信号合束器
产品型号：MCPMPSC-21-F-1064-915/25-105/125/22-P9-P10/125/08D-10-2
事情波长:1020-1080nm 1530-1570nm 1950-2050nm
功率 : 10W 20W 30W 50W 100W 300W
|
产品特点
|
应用领域
|
|
低插入消耗
|
光纤激光器
|
|
宽波长规模/高遭受功率
|
光纤放大器
|
|
高稳固性和可靠性
|
光纤通讯
|
|
参数
|
单位
|
数值
|
||
|
结构类型
|
-
|
（2+1）x1
|
||
|
信号波长规模
|
nm
|
1020-1080
|
1530-1575
|
1950-2050
|
|
泵浦波长规模
|
nm
|
780-1000
|
780-1000
|
780-1000
|
|
泵浦光纤类型
|
-
|
105/125um NA0.22
|
105/125um NA0.22
|
105/125um NA0.22
|
|
信号输入光纤类型
|
-
|
PM10/125um NA0.08/0.46
|
PM9/125um,NA0.12/0.46
|
PM10/130um,NA0.15/0.46
|
|
输出光纤类型
|
-
|
PM10/125um NA0.08/0.46
|
PM9/125um,NA0.12/0.46
|
PM10/130um,NA0.15/0.46
|
|
信号插入消耗（最大值）
|
dB
|
0.5
|
0.5
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
90
|
90
|
|
消光比
|
dB
|
18
|
18
|
18
|
|
单臂输入功率
|
W
|
50
|
50
|
50
|
|
M2
|
-
|
＜1.3
|
||
|
隔离度
|
dB
|
20
|
||
|
光纤长度
|
m
|
0.8或其它
|
||
|
封装尺寸
|
mm
|
P1:50x5x5，，，，，，，P2:65x12x7，，，，，，，P3:80x12x8
|
||
|
事情温度
|
℃
|
0~+75
|
||
|
贮存温度
|
℃
|
-40~+85
|
||
|
类型
|
信号波长(nm)
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
信号插损(max)
|
消光比(min)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM6/125um,NA0.18/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM10/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM20/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130um,NA0.12/0.46
|
PM10/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130um,NA0.12/0.46
|
PM20/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM6/125um,NA0.18/0.46
|
PM6/125um,NA0.18/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM10/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM20/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM20/125um,NA0.08/0.46
|
PM20/125um,NA0.08/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM25/250um,NA0.065/0.46
|
0.7dB
|
17dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM25/250um,NA0.065/0.46
|
PM25/250um,NA0.065/0.46
|
0.5dB
|
17dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM30/250um,NA0.06/0.46
|
PM30/250um,NA0.06/0.46
|
0.5dB
|
16dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM20/400um,NA0.065/0.46
|
PM20/400um,NA0.065/0.46
|
0.5dB
|
16dB
|
97%
|
300W
|
|
类型
|
信号波长(nm)
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
信号插损(max)
|
消光比(min)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
PM1550
|
PM-GDF-1550
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
PM-GDF-1550
|
PM-GDF-1550
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
PM12/130um,NA0.20/0.46
|
PM12/130um,NA0.20/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
PM12/130um,NA0.20/0.46
|
PM25/300um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
|
类型
|
信号波长(nm)
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
信号插损(max)
|
消光比(min)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM1950
|
PM10/130um,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM10/130um,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/250um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/400um,NA0.09/0.46
|
0.7dB
|
16dB
|
97%
|
100W
|
*其它指标要求和高功率条件可协商；；；；；； ；；若有特殊要求，，，，，，，可特殊提出。。。 。。。
|

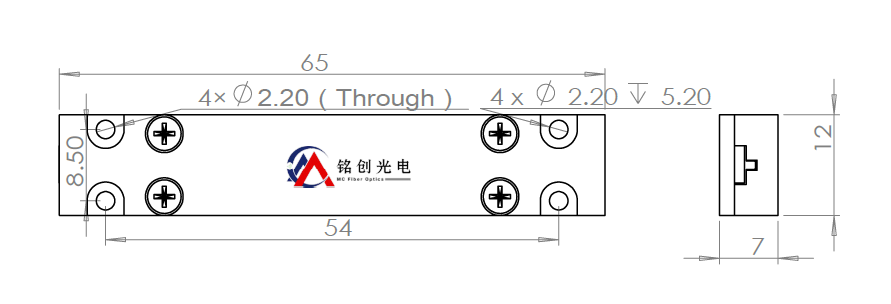

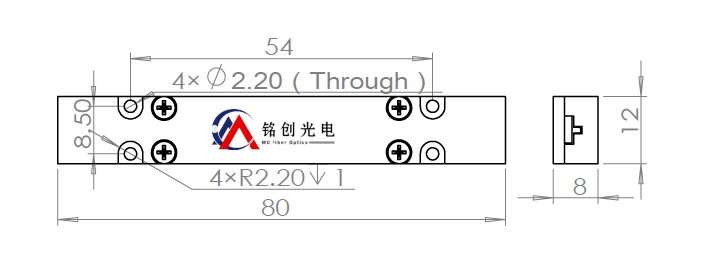

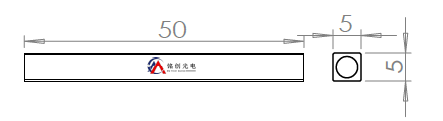

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
(N+1)x1
|
偏向
|
信号波长
|
泵浦波长/泵浦功率
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
|
|
11-(1+1)x1
21-(2+1)x1
|
F-前向
B-后向
|
1064-1064nm
1550-1550nm
S-其他
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22
-105/125um NA0.22
S-其它
|
P9-PM980
P10/125/08D- PM10/125um NA0.08/0.46
S-详细光纤类型
|
P10/125/08D-PM10/125um NA0.08/0.46
S-详细光纤类型
|
|
|
⑧
|
⑨
|
||||||
|
光纤长度
|
封装类型
|
||||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
选型参考 MCPMPSC-21-F-1064-915/25-105/125/22-P9-P10/125/08D-10-2
