光纤合束器您目今所在位置：首页 > 产品中心 > 无源产品 > 光纤合束器 > 1um（2+1）x1泵浦&信号合束器

产品名称 : 1um（2+1）x1泵浦&信号合束器

产品型号：MCPSC-21-F-1064-915/25-105/125/22-H1-10/125/08D-10-2

事情波长:1020-1080nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : Hi1060 LMA-DGF-10/125-M

星空(中国)xingkong·官方网站-科技股份有限公司 1um（2+1）x1泵浦&信号合束器
咨询热线
0755-23736280
1um（2+1）x1泵浦&信号合束器

 （2+1）x1多模泵浦&信号合束器专门设计用来应用于高功率光纤激光器,光纤放大器领域,将2路多模泵浦光和1路信号光合成进入单根双包层光纤,信号光走纤芯,泵浦光走包层,实现泵浦光和信号光在统一根光纤中传输。。。。。。泵浦效率高,插入消耗低,单臂遭受功率高达300W,性能稳固可靠。。。。。。

产品特点
应用领域
低插入消耗
光纤激光器
宽波长规模/高遭受功率
光纤放大器
高稳固性和可靠性
光纤通讯

产品指标

参数
单位
数值
结构类型
-
（2+1）x1
信号波长规模
nm
1020-1080
泵浦波长规模
nm
780-1000
泵浦光纤类型
-
105/125um NA0.22
信号输入光纤类型
-
10/125um NA0.08/0.46
输出光纤类型
-
10/125um NA0.08/0.46
信号插入消耗（最大值）
dB
0.5
泵浦效率（最小值）
%
90
单臂输入功率
W
50
M2
-
＜1.3
隔离度
dB
20
光纤长度
m
0.8或其它
封装尺寸
mm
P2:65x12x7
事情温度
℃
0~+75
贮存温度
℃
-40~+85

通例指标

类型
信号波长(nm)
泵浦光纤
信号输入光纤
输出光纤
信号插损(max)
泵浦效率(min)
单臂功率（max）
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
5/130um,NA0.12/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
6/125um,NA0.18/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
6/125um,NA0.18/0.46
6/125um,NA0.18/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
20/125um,NA0.08/0.46
20/125um,NA0.08/0.46
0.5dB
90%
100W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
25/250um,NA0.065/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
25/250um,NA0.065/0.46
25/250um,NA0.065/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
30/250um,NA0.062/0.46
30/250um,NA0.062/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.5dB
95%
300W

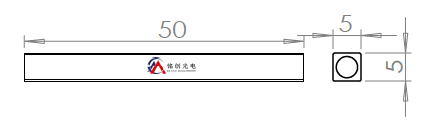

封装尺寸

封装尺寸
P1
P2
P3
P4
mm
50x5x5
65x12x7
80x12x8
100x15x10
P1
星空(中国)xingkong·官方网站-科技股份有限公司星空(中国)xingkong·官方网站-科技股份有限公司星空(中国)xingkong·官方网站-科技股份有限公司P2



下载PDF名堂的图纸：星空(中国)xingkong·官方网站-科技股份有限公司

选型信息

MCPSC
①
②
③
④
⑤
⑥
⑦
（N+1）x1
偏向
信号波长
泵浦波长/泵浦功率
泵浦光纤
信号输入光纤
输出光纤
11-(1+1)x1
21-(2+1)x1
F-前向
B-后向
1064-1064nm
S-其它
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22-105/125um NA0.22
S-其它
H1-Hi1060
10/125/08D-10/125um NA0.08/0.46
S-详细光纤类型
10/125/08D-
10/125um NA0.08/0.46
S-详细光纤类型
⑧
⑨
光纤长度
封装类型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

选型参考MCPSC-21-F-1064-915/25-105/125/22-H1-10/125/08D-10-2

(2+1)x1泵浦&信号合束器,前向泵浦,信号波长1064nm,泵浦波长915nm,单臂泵浦功率25W,泵浦光纤105/125um NA0.22,信号输入光纤Hi1060,输出光纤10/125um,NA0.08/0.46,光纤长度1米,封装尺寸65X12X7mm。。。。。。



如需要相识详细信息请与我们销售职员联系，，，，，我们有保存指标修订而不预先通知的权力。。。。。。
