产品名称 : 1xN/NxN单模光纤拉锥耦合器

产品型号：MCFBT-SSC-13-1550-333-L-S2-10-L-FA

光纤类型 : SMF-28e

星空(中国)xingkong·官方网站-科技股份有限公司 1xN/NxN单模光纤拉锥耦合器
咨询热线
0755-23736280
1xN/NxN单模光纤拉锥耦合器
星空手机网页版光电生产的熔融拉锥1x3/3x3一次成型的单模光纤拉锥耦合器（FBT Coupler），，，， ，能使在光纤中传输的光信号在特殊结构的耦合区爆发耦合，，，， ，举行光功率的再分派，，，， ，可以生产400-2050nm规模内州波长、差别分光比的耦合器,熔融拉锥分路器普遍用于光纤通讯、水下激光通讯、光纤激光器、光纤放大器等领域。。 。。 。。。
产品特点
应用领域
低插入消耗
光纤激光器
波长选择种类多
光纤放大器
高稳固性和可靠性
光纤传感
结构紧凑
光纤通讯/仪器仪表

产品指标

参数
单位
数值
结构
-
1x3 SSC
3x3 SSC
1x3 WBC
3x3 WBC
1x3 DWC
中心波长
nm
1310 or 1550
1310 or 1550
1310 or 1550
带宽
nm
±15
±40
±40
分光比
%
33/33/33
插入消耗(max)
dB
5.4
5.6
5.6
5.8
5.8
附加消耗
dB
0.1
0.1
0.1
0.1
0.1
偏振相关消耗
dB
≤0.2
≤0.25
≤0.2
≤0.25
≤0.25
匀称性
dB
≤0.8
≤1.0
≤1.0
≤1.3
≤1.2
偏向性
dB
≥55
遭受功率
W
  2
光纤类型
-
SMF-28e
连讨论
-
FC/APC或其它
光纤长度
m
1或其它
事情温度
℃
-40～+85

参数
单位
数值
结构
-
1x4 SSC
1x4 WBC
1x4 DWC
1x4 TWC
中心波长
nm
1310and1550
1310,1490and1550
带宽
nm
±15
±40
1310±40,1490±10 and 1550±40
分光比
%
25/25/25/25
插入消耗
dB
≤7.0
≤7.1
≤7.2
≤7.2
附加消耗
dB
0.15
0.2
0.3
0.3
偏振相关消耗
dB
≤0.2
≤0.2
≤0.25
≤0.25
匀称性
dB
≤1.0
≤1.2
≤1.4
≤1.4
偏向性
dB
≥55
遭受功率
W
  2
光纤类型
-
SMF-28e
连讨论
-
FC/APC或其它
光纤长度
m
1或其它
事情温度
℃
-40～+85
贮存温度
℃
-40～+85
测温情形在25℃；；；；；以上数据不含讨论，，，， ，如增添讨论，，，， ，差别波长的消耗数据纷歧样，，，， ，详细联系星空手机网页版确认，，，， ，回损降低5dB。。 。。 。。。

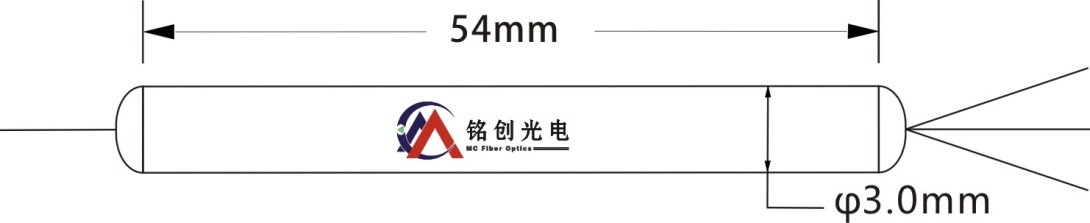

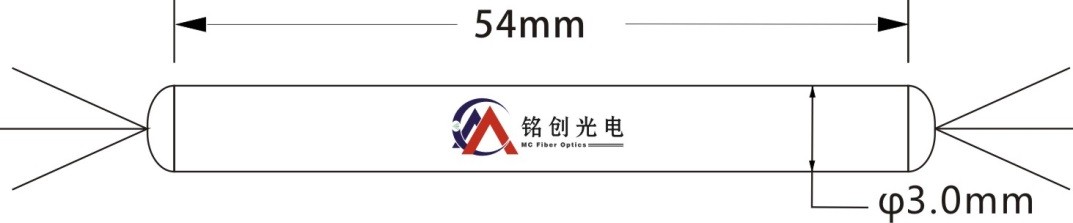

封装尺寸

结构
1×3 or 3×3
1×4
Dimensions(Ф×L) (mm)
250μm bare fiber
Ф3.0×54
Dimensions(Ф×L) (mm)
900μm loose tube
Ф4.0×60
Ф4.0×65




选型信息

MCFBT
①
②
③
④
⑤
⑥
⑦
⑧
⑨
类型
端口
事情波长
分光比
功率巨细
光纤类型
尾纤长度
尾套类型
连讨论类型
SSC
WBC
DWC
TWC
13-1x3
33-3x3
14-1x4
1310-1310nm
1490-1490nm
1550-1550nm
333-33/33/33
25-25/25/25/25
S-其它

L-≤0.5W
1-1W
2-2W
S-其它
S2-SMF-28e
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它

选型参考 MCFBT-SSC-13-1550-333-L-S2-10-L-FA

单模拉锥光纤耦合器，，，， ，标准型，，，， ，1x3结构，，，， ，中心波长为1550nm，，，， ，分光比33:33:33，，，， ，一连光功率为500毫瓦，，，， ，封装尺寸Φ4.0x60mm，，，， ，光纤类型SMF-28e，，，， ，尾纤长度1米，，，， ，900um套管，，，， ，连讨论类型FC/APC。。 。。 。。。
如需要相识详细信息请与我们销售职员联系，，，， ，我们有保存指标修订而不预先通知的权力。。 。。 。。。
