产品名称 : 包层功率剥离器

产品型号：MCCPS-976-1064-20-10/125/08D-10-3

事情波长:915nm 976nm 1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : LMA-GDF-10/125-M LMA-GDF-25/250-M

星空(中国)xingkong·官方网站-科技股份有限公司 包层功率剥离器
咨询热线
0755-23736280
包层功率剥离器
在高功率光纤激光器和光纤放大器中，，，，，，，泵浦光与信号光在掺杂光纤中经由能量交流，，，，，，，泵浦削弱，，，，，，，信号增强，，，，，，，泵浦能量无法所有被吸收，，，，，，，总会有所残留，，，，，，，并在双包层光纤的外包层中传输（如793nm，，，，，，，808nm，，，，，，，915nm, 940nm, 976nm等），，，，，，，这部分能量往往是不需要的，，，，，，，并且可能对后续器件造成危险，，，，，，，用CPS可以有用“剥除”包层内的剩余泵浦甚至是内包层返回的反射信号光，，，，，，，而在纤芯中传输的信号光能够被很好的坚持，，，，，，，包括信号光功率和光束质量因子（M2）。。。。。。。。
产品特点
应用领域
低插入消耗
光纤激光器
高遭受功率
光纤放大器
高剥离效率
实验研究
高稳固性和可靠性


产品指标

参数
单位
数值
信号波长
nm
1064/1080/1550/2000
泵浦波长规模
nm
780-1000nm
包层光剥除能力（最小值）
dB
18-20
输入输出光纤类型
-
双包层光纤，，，，，，，详细见下表
插入消耗(max)
dB
0.2
消光比(min)
dB
22（for PM光纤）
剥离功率
W
10,20,50,100,200或其它
光纤长度
m
1或其它
封装尺寸
mm
65X12X7 80X12X8  100X15X10
事情温度
℃
0～ +50
贮存温度
℃
-20 ～ +75
测温情形在25℃，，，，，，，光纤保偏或非保偏可选。。。。。。。。

种种光纤指标规格

信号波长（nm）
输入/输出光纤
信号光插损
Min.剥离效率
Max.剥离功率
1020~1080
6/125µm,NA0.18/0.46
≤0.2dB
20dB
50W
1020~1080
10/125µm,NA0.08/0.46
≤0.2dB
20dB
50W
1020~1080
15/130µm,NA0.08/0.46
≤0.2dB
20dB
50W
1020~1080
20/125µm,NA0.08/0.46
≤0.2dB
20dB
50W
1020~1080
25/250µm,NA0.065/0.46
≤0.2dB
20dB
200W
1020~1080
30/250µm,NA0.062/0.46
≤0.2dB
20dB
300W
1020~1080
20/400µm,NA0.065/0.46
≤0.2dB
18dB
500W
1020~1080
PM6/125µm,NA0.18/0.46
≤0.2dB/ER>22dB
20dB
50W
1020~1080
PM10/125µm,NA0.08/0.46
≤0.2dB/ER>22dB
20dB
50W
1020~1080
PM15/130µm,NA0.08/0.46
≤0.2dB/ER>22dB
20dB
50W
1020~1080
PM20/130µm,NA0.08/0.46
≤0.2dB/ER>22dB
20dB
50W
1020~1080
PM25/250µm,NA0.065/0.46
≤0.2dB/ER>22dB
20dB
300W
1020~1080
PM30/250µm,NA0.06/0.46
≤0.2dB/ER>22dB
20dB
300W
1020~1080
PM20/400µm,NA0.065/0.46
≤0.2dB/ER>22dB
18dB
500W
1530~1570
SM-GDF-1550
≤0.2dB
20dB
20W
1530~1570
12/130µm,NA0.20/0.46
≤0.2dB
20dB
50W
1530~1570
25/300µm,NA0.09/0.46
≤0.2dB
20dB
100W
1530~1570
PM-GDF-1550
≤0.2dB/ER>22dB
20dB
20W
1530~1570
PM12/130µm, NA0.20/0.46
≤0.2dB/ER>22dB
20dB
50W
1530~1570
PM25/300µm,NA0.09/0.46
≤0.2dB/ER>22dB
20dB
100W
1950~2050
10/130µm,NA0.15/0.46
≤0.2dB
20dB
20W
1950~2050
25/250µm,NA0.09/0.46
≤0.2dB
20dB
50W
1950~2050
25/400µm,NA0.09/0.46
≤0.2dB
20dB
100W
1950~2050
PM10/130µm,NA0.15/0.46
≤0.2dB/ER>22dB
20dB
30W
1950~2050
PM25/250µm,NA0.09/0.46
≤0.2dB/ER>22dB
20dB
100W

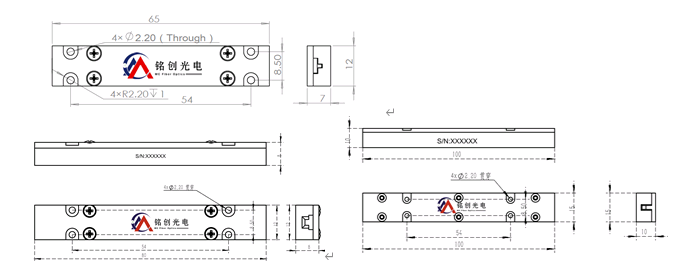

封装尺寸

封装尺寸
P1
P2
P3
P4
mm
50x5x5
65x12x7
80x12x8
100x15x10




详细需要什么封装凭证剥离功率巨细来确定，，，，，，，下单前需要跟我们来确认尺寸巨细，，，，，，，若是剥离功率凌驾100W建议选择水冷封装结构



下载PDF名堂的图纸：星空(中国)xingkong·官方网站-科技股份有限公司

选型信息

MCCPS
①
②
③
④
⑤
⑥
泵浦波长
信号波长
剥离功率
光纤类型
尾纤长度
封装尺寸
793-793nm
915-915nm
976-976nm
S-其它
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
20-20W
30-30W
50-50W
100-100W
S-其它
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-详细光纤类型
08-0.8m
10-1.0m
15-1.5m
S-其它
1-P1
2-P2
3-P3
4-P4

选型参考 MCCPS-976-1064-20-10/125/08D-10-3

包层功率剥离器,泵浦波长976nm,信号波长1064nm,剥离功率20W,接纳10/125µm,NA0.08/0.46光纤,尾纤长度1米,裸纤,封装尺寸为80X12X8mm。。。。。。。。

如需要相识详细信息请与我们销售职员联系，，，，，，，我们有保存指标修订而不预先通知的权力。。。。。。。。
