产品名称 : 780nm1x3/3x3保偏光纤拉锥耦合器
产品型号：MCPMFBT-13-780-333-L-P7-10-L-FA
事情波长:780nm
功率 : 0.5~5W可选
光纤类型 : PM780-HP
|
产品特点
|
应用领域
|
|
低插入消耗
|
光纤激光器
|
|
波长选择种类多
|
光纤放大器
|
|
高稳固性和可靠性
|
光纤传感
|
|
结构紧凑
|
光纤通讯/仪器仪表
|
|
参数
|
单位
|
数值
|
|
|
结构
|
-
|
1x3
|
3x3
|
|
中心波长
|
nm
|
780
|
|
|
带宽
|
nm
|
±20
|
|
|
分光比
|
%
|
分光比可界说（1x3）33/33/33(only3x3）
|
|
|
附加消耗(max)
|
dB
|
1.0
|
1.2
|
|
消光比
|
dB
|
≥17
|
≥16
|
|
分光比纷歧致性
|
%
|
±7(1x3)/±10(3x3)
|
|
|
遭受功率
|
W
|
0.5、2、5
|
|
|
讨论类型
|
-
|
FC/APC或其它
|
|
|
光纤类型
|
-
|
PM780-HP
|
|
|
光纤长度
|
m
|
1或其它
|
|
|

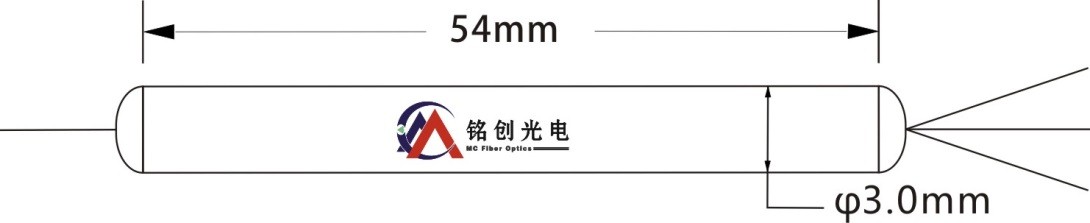

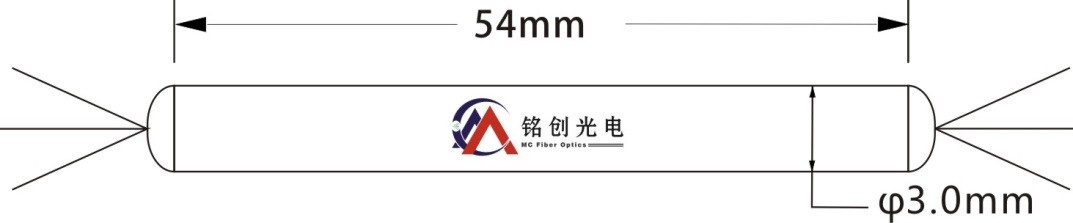

封装尺寸
|
mm
|
φ3.0x54（裸纤）or φ4.0x60(套管)
|
|
|
事情温度
|
℃
|
-40～+85
|
|
|
贮存温度
|
℃
|
-50～+85
|
|
|
分光比
|
最大分光比误差
|
|
|
Through Port
|
Coupling Port
|
|
|
40/20/40
|
±5.0
|
±6.0
|
|
35/30/35
|
±4.0
|
±5.0
|
|
33/33/33
|
±6.0
|
±6.0
|
|
30/40/30
|
±4.0
|
±3.0
|
|
25/50/25
|
±3.5
|
±2.4
|
|
20/60/20
|
±3.3
|
±2.0
|
|
15/70/15
|
±3.0
|
±1.8
|
|
10/80/10
|
±2.8
|
±1.6
|
|
5/90/5
|
±2.5
|
±1.5
|
|
MCPMFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
端口
|
事情波长
|
分光比
|
功率巨细
|
光纤类型
|
尾纤长度
|
尾套类型
|
连讨论类型
|
|
|
13-1x3
33-3x3
|
780-780nm
|
424-40/20/40
333-33/33/33
343-30/40/30
252-25/50/25
262-20/60/20
171-15/70/15
181-10/80/10
595-5/90/5
|
L-≤0.5W
1-1W
5-5W
S-其它
|
P7-PM780-HP
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
