产品名称 : 1550/2000nm波分复用器+分路器+隔离器集成器件
事情波长:1550/2000nm
光纤波分复用器+分路器+隔离器集成器件三合一混淆器件是集成波分复用解复用、隔离器芯和分路器三者功效的器件，，，，，，，，提供输入信号功率监测、泵浦+信号复用和隔离功效同时举行，，，，，，，，结构紧凑，，，，，，，，节约本钱，，，，，，，，节约空间的优点。。。。。。 。。应用于纳秒光纤激光器，，，，，，，，皮秒光纤激光器种子源，，，，，，，，飞秒光纤激光器种子源，，，，，，，，光纤传感等领域。。。。。。 。。
|
产品特点
|
应用领域
|
|
低插入消耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通讯领域
|
|
结构紧凑，，，，，，，，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
||
|
单双级
|
-
|
单级
|
双级
|
|
|
信号波长
|
nm
|
1950,2000,2050
|
||
|
信号波长规模
|
nm
|
±20
|
||
|
信号端插损（max）
|
dB
|
1.8
|
2.1
|
|
|
信号隔离度（min）
|
dB
|
16
|
35
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
|
|
Pump channel
|
dB
|
12
|
||
|
泵浦波长规模
|
nm
|
1530-1590
|
||
|
插入消耗（Pump to Common）
|
dB
|
≤0.6
|
||
|
Tap端分光比
|
%
|
1-50可选
|
||
|
偏振相关消耗
|
dB
|
0.15
|
||
|
回波消耗（min）
|
dB
|
50
|
||
|
最大遭受功率(CW)
|
W
|
0.5, 2, 3, 10
|
||
|
峰值功率
|
KW
|
1,5,10
|
||
|
光纤类型
|
-
|
Pump:SMF-28e或其它；；；；；；Common and tap SM1950
|
||
|
拉力
|
N
|
5
|
||
|

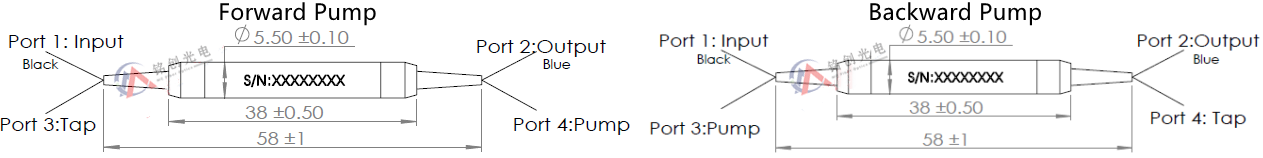

封装尺寸
|
mm
|
Ø5.5 x L38(<5W), 60x12x8(>5W)
|
||
|
事情温度
|
℃
|
-5~+70
|
||
|
贮存温度
|
℃
|
-40~+85
|
||
PS:正向泵浦，，，，，，，，信号波长是偏振无关；；；；；；反向泵浦，，，，，，，，信号波长是偏振相关
|
MCWTIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
事情波长
|
单双级
|
功率巨细
|
功率类型
|
Tap端分光
|
泵浦方法
|
光纤类型
|
光纤长度
|
套管类型
|
讨论类型
|
|
|
5500-1550/2000nm
5595-1550/1950nm
|
S-单级
D-双级
|
00-300mW
01-1W
S-其它
|
P-脉冲
C-一连
|
01-1%
05-5%
10-10%
20-20%
|
B-后向泵浦
F-正向泵浦
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
