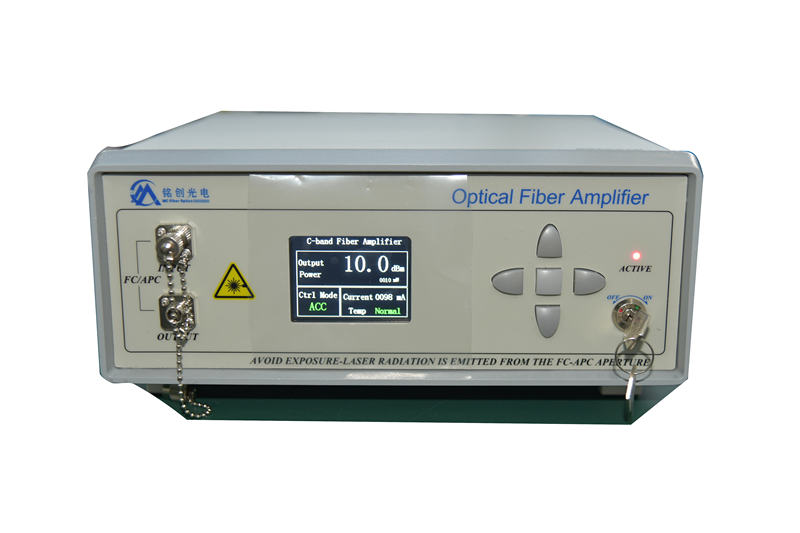

产品名称 : C波段保偏掺铒光纤放大器
产品型号：MCPMEDFA-BA-1550-23-P15-1-FA-T2
事情波长:C波段
光纤类型 : PM1550
|
产品特点
|
应用领域
|
|
增益系数高
|
光纤传感
|
|
宽波长规模
|
光纤通讯
|
|
低噪声/高消光比
|
科学研究
|
|
参数
|
单位
|
数值
|
|
|
型号名称
|
-
|
MCEDFA-PA
|
MCEDFA-BA
|
|
事情波长1
|
nm
|
1530-1565
|
|
|
激光模式
|
-
|
CW
|
|
|
输入功率
|
dBm
|
-30～-20
|
-6～+3
|
|
饱和输出功率
|
dBm
|
14@-3dBm输入
|
17/20/23/26@-3dBm输入
|
|
增益系数
|
dB
|
30
|
25
|
|
输入/输出隔离度
|
dB
|
>35
|
|
|
消光比
|
dB
|
≥20, 23(Type)
|
|
|
噪声指数
|
dB
|
＜5.0
|
＜6.0
|
|
偏振相关增益
|
dB
|
＜0.3
|
＜0.5
|
|
偏振模式色散
|
ps
|
0.5
|
|
|
输入/输出光纤类型
|
|
PM1550
|
|
|
光纤长度
|
m
|
1
|
|
|
连讨论类型
|
|
FC/APC或者其它
|
|
|
事情温度
|
℃
|
-5 ～ + 35
|
|
|
事情湿度规模
|
％
|
0-70
|
|
|
功耗
|
W
|
＜30
|
|
|
供电方法
|
|
DC5V 或者AC 100-240V
|
|
|
产品尺寸
|
mm
|
台式280(L)X260(W)x120(H) ；； ； ；；；；�？？？？？�150(L)X125(W)x20(H)
|
|
|
通讯接口
|
|
台式的可选配DB9 接口或者上位机软件；； ； ；；；；�？？？？？榈哪螪B9接口和上位机软件
|
|
|
事情模式
|
|
ACC自动电流控制/APC自动功率控制
|
|
备注：1 事情波长规模1530-1565mn之间，，， ， ，，，，典范值1550nm，，， ， ，，，，也可做宽谱放大;高功率放大差别波长增益纷歧样，，， ， ，，，，详细需要确认；； ； ；；；；
尺寸
|
MCPMEDFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
放大形式
|
事情波长
|
输出功率
|
尾纤类型
|
尾纤长度
|
连讨论类型
|
封装类型
|
|
|
PA-小信号放大器
BA-功率放大器
|
C-C波段
S-其它
|
14-14dBm
17-17dBm
20-20dBm
23-23dBm
26-26dBm
S-其它
|
P15-PM1550
|
0-法兰
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
T1-台式
T2-台式带通讯接口
M1-�？？？？？�
M2-�？？？？？榇ㄑ督涌�
|
